다음 온라인 계산기는 일치하는 기어에 필요한 기본 치수, 모양 및 톱니 수를 기반으로 캠버(스로트) 웜 샤프트에 대한 매개변수 방정식을 계산합니다.
구형 웜 샤프트는 토러스(빨간색으로 표시)에서 잘라낸 모래시계 모양을 기반으로 하며, 해당 치수는 가장 좁은 부분의 반경(r), 호의 각도 치수(β) 및 해당 부분의 직경으로 정의됩니다. 기어. 후자는 치아 수에 사용자가 지정한 모듈(m)을 곱하여 계산됩니다. 톱니수는 모래시계 모양(이 경우 8개) 내에서 사용자가 지정한 드롭된 기어 수에 따라 순차적으로 계산됩니다. β가 60°이면 총 치아 수는 360°/β*8=48입니다. 모듈이 1mm인 경우 휠 직경은 48mm입니다. 모듈러스 값이 1보다 작으면 웜 샤프트가 쪼그리고 앉고 휠이 더 작아집니다.

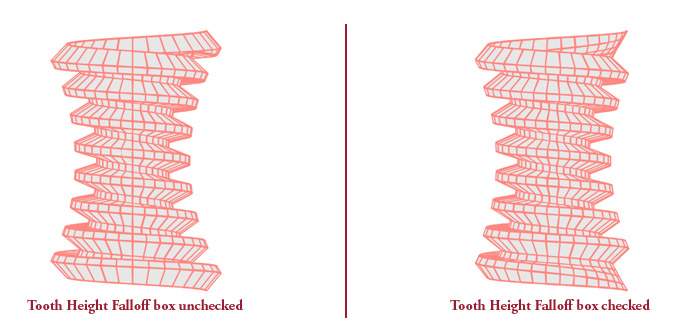

"Tooth Height Attenuation" 체크박스의 효과는 아래 그림과 같습니다. 이 상자를 선택 취소하면 웜의 톱니 높이는 나선 길이 전체에 걸쳐 일정하게 유지됩니다. 이는 웜 표면을 사용하여 일치하는 기어의 치형 프로파일을 모델링할 때 유용합니다. 이 상자를 선택하면 나선형의 위쪽과 아래쪽에 있는 톱니의 높이가 점차 감소하여 모래시계 표면과 같은 높이가 됩니다. 이 옵션은 최종 제품에 적용됩니다.
